عیارسنج طلا

اگر به‌دنبال خرید دستگاه عیارسنج طلا هستید و می‌خواهید هم با مبانی فناوری XRF آشنا شوید و هم مستقیماً وارد جزئیات فنی، مقایسه مدل‌ها و شرایط خرید شوید، این مقاله جامع برای شماست. در ادامه، هم اصول کار دستگاه عیارسنج طلا و هم مشخصات دقیق مدل‌های برند ESI (از دتکتور و تیوب گرفته تا کالیبراسیون و استانداردها) را بررسی می‌کنیم.

دستگاه عیارسنج طلا XRF چیست؟

دستگاه عیارسنج طلا یا Gold Analyzer، یک دستگاه آنالیز عنصری است که برای تعیین درصد طلا و سایر عناصر موجود در نمونه‌های فلزی مورد استفاده قرار می‌گیرد. بسیاری از دستگاه‌های مدرن عیارسنج طلا از فناوری XRF (X-Ray Fluorescence) استفاده می‌کنند که امکان بررسی ترکیب عناصر موجود در یک نمونه را بدون نیاز به ذوب یا برش آن فراهم می‌کند.

به کمک دستگاه XRF می‌توان علاوه بر طلا، عناصر و فلزات دیگری مانند نقره، مس، پلاتین و سایر عناصر موجود در آلیاژ را نیز شناسایی و میزان آن‌ها را اندازه‌گیری کرد. به همین دلیل، این دستگاه برای آزمایشگاه‌ها، مراکز ری‌گیری، تولیدکنندگان مصنوعات طلا، طلافروشی‌ها، بنکداران و مراکز خرید‌وفروش فلزات گرانبها کاربرد دارد.

یک دستگاه XRF استاندارد برای آنالیز طلا از بخش‌های کلیدی زیر تشکیل شده است:

۱. تیوب اشعه ایکس (X-Ray Tube)

• وظیفه: تولید پرتو ایکس اولیه برای تحریک اتم‌های نمونه

• جنس آند معمولاً تنگستن است؛ به‌دلیل پایداری حرارتی و طیف مناسب برای آنالیز فلزات گرانبها

• توان تیوب در مدل‌های رومیزی عیارسنج طلا معمولاً حدود 50 وات است (مانند مدل‌های ESI).

• پنجره خروجی تیوب اغلب برلیومی (Be) است تا اشعه‌های کم‌انرژی (عناصر سبک) با جذب کم عبور کنند.

۲. دتکتور (آشکارساز)

• وظیفه: دریافت پرتوهای فلورسانس بازگشتی از نمونه و تبدیل آن به سیگنال الکتریکی قابل پردازش.

• انواع رایج در عیارسنج طلا:

  • Si-PIN (Silicon PIN): نسل قدیمی‌تر، رزولوشن انرژی حدود 180–220 eV، نرخ شمارش متوسط (10–20 هزار شمارش در ثانیه)، قیمت پایین‌تر

  • SDD (Silicon Drift Detector): نسل جدید، رزولوشن حدود 125–140 eV، نرخ شمارش بالا (تا بیش از 100 هزار شمارش در ثانیه)، تفکیک بهتر پیک‌ها و حساسیت بیشتر به عناصر سبک.

  • Fast SDD: نسخه بهینه‌شده SDD با نویز الکترونیکی کمتر در زمان‌های پیکینگ کوتاه؛ بهترین رزولوشن در نرخ‌های شمارش بالا و قابلیت تشخیص ناخالصی‌ها در سطح ppm

• برند دتکتور در بسیاری از مدل‌های عیارسنج طلای پندتک ساخت  Amptek آمریکا است که در پایداری و دقت نتایج تأثیر مستقیم دارد.

۳. سیستم خنک‌کننده دتکتور

• دتکتورهای XRF برای کاهش نویز الکترونیکی باید در دمای پایین کار کنند.

• در مدل‌های رومیزی معمولاً از خنک‌کننده پلتیر (ترموالکتریک) استفاده می‌شود که دمای دتکتور را بدون نیاز به نیتروژن مایع پایین نگه می‌دارد

• پایداری دمای دتکتور نقش مهمی در تکرارپذیری نتایج دارد.

۴. محفظه نمونه (Sample Chamber)

• فضایی ایزوله برای قرار دادن نمونه طلا (آب‌شده، شمش، انگشتر، زنجیر و…).

• در برخی مدل‌ها امکان استفاده از فیلم محافظ (Mylar) برای نمونه‌های پودری یا مایع وجود دارد.

• طراحی محفظه باید به‌گونه‌ای باشد که فاصله نمونه تا تیوب و دتکتور ثابت و بهینه باشد؛ تغییر این فاصله می‌تواند روی شدت سیگنال و دقت تأثیر بگذارد

۵. الکترونیک و آنالایزر چندکاناله (MCA / DPP)

• سیگنال‌های آنالوگ دتکتور را به داده‌های دیجیتال تبدیل می‌کند.

• در مدل‌های ESI از آنالایزر 4096-DPP استفاده می‌شود که امکان تفکیک دقیق پیک‌های طیفی را فراهم می‌کند.

• هرچه تعداد کانال‌ها و کیفیت پردازش سیگنال بالاتر باشد، تفکیک عناصر با خطوط طیفی نزدیک به هم بهتر انجام می‌شود.

۶. نرم‌افزار تحلیل داده

• داده‌های خام طیفی را به درصد وزنی عناصر و عیار طلا تبدیل می‌کند.

• امکان تعریف منحنی‌های کالیبراسیون، انتخاب ماتریس (طلا، نقره، آلیاژهای خاص) و تولید گزارش (به‌همراه تصویر نمونه و زمان تست) را فراهم می‌کند

• در مدل‌های پیشرفته، امکان قفل کردن گزارش‌ها (غیرقابل ویرایش) برای افزایش اعتبار مستندات وجود دارد.

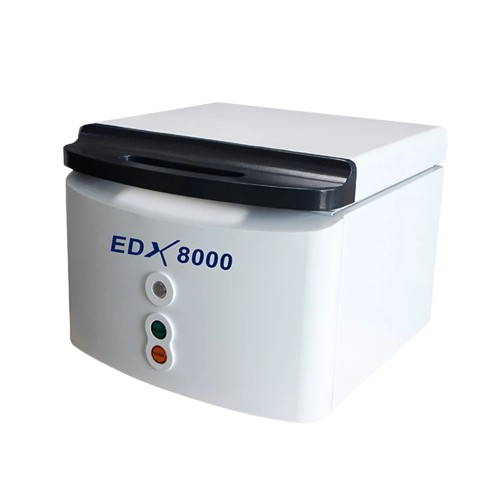

تفاوت کلیدی مدل‌های عیارسنج طلا ESI

سه مدل اصلی ESI که در بازار ایران (از طریق پندتک) عرضه می‌شوند، از نظر دتکتور، محدوده عناصر و سطح دقت با هم تفاوت دارند:

دقت دستگاه XRF به ترکیبی از عوامل سخت‌افزاری، کالیبراسیون و شرایط نمونه بستگی دارد. اعداد زیر بر اساس منابع فنی و تجربه بازار است:

• دقت معمول در آنالیز طلا: حدود 0.01% تا 0.1% (بسته به مدل دتکتور و تنظیمات).

• خطای اندازه‌گیری برای طلا: در دستگاه‌های باکیفیت و نمونه صاف و تمیز 18 عیار (75.0% طلا)، نوسان بین تست‌ها معمولاً در محدوده ±0.1% تا ±0.2% باقی می‌ماند

• در مدل‌های مجهز به دتکتور SDD / Fast SDD، امکان تشخیص ناخالصی‌ها تا سطح ppm (بخش در میلیون) نیز وجود دارد.

عوامل مؤثر بر دقت:

• نوع و کیفیت دتکتور و تیوب

• کیفیت کالیبراسیون و استانداردهای مرجع استفاده‌شده

• صافی و تمیزی سطح نمونه (ناهمواری، اکسید، آلودگی سطحی)

• فاصله نمونه تا تیوب/دتکتور و نحوه قرارگیری در محفظه

• زمان شمارش (Count Time) و تنظیمات نرم‌افزاری (ماتریس، منحنی کالیبراسیون)

اگر هنوز در انتخاب مدل مردد هستید، این پرسش‌ها کمک می‌کنند تصمیم بهتری بگیرید:

1. حجم تست روزانه شما چقدر است؟

   • تعداد کم تا متوسط: EDX-6000E می‌تواند کافی باشد.

   • تعداد بالا و نیاز به سرعت بیشتر: SDD یا Fast SDD توجیه دارد.

2. به شناسایی چه عناصری نیاز دارید؟

   • فقط طلا، نقره، مس و عناصر رایج آلیاژ: SI-PIN معمولاً کافی است.

   • نیاز به آنالیز عناصر سبک‌تر (منیزیم، سدیم، آلومینیوم و…): SDD یا Fast SDD ضروری است.

3. سطح دقت مورد انتظار شما چیست؟

   • کنترل عیار روتین: SI-PIN.

   • آنالیزهای حساس ری‌گیری و QC پیشرفته: SDD / Fast SDD.

4. بودجه شما چقدر است؟

   • اگر بودجه محدود است، SI-PIN نسبت قیمت/عملکرد مناسبی دارد.

   • اگر دقت و آینده‌نگری برای توسعه آزمایشگاه اولویت دارد، سرمایه‌گذاری روی SDD منطقی است.

• عمق نفوذ اشعه ایکس: XRF عمدتاً لایه سطحی نمونه (چند میکرون تا چند ده میکرون بسته به انرژی و جنس) را آنالیز می‌کند؛ بنابراین روکش‌کاری یا آبکاری ضخیم می‌تواند نتایج را تحت‌تأثیر قرار دهد

• نیاز به سطح صاف و تمیز: ناهمواری، اکسید، چربی یا آلودگی سطحی می‌تواند باعث خطا در خوانش شود؛ در بسیاری از موارد، سوهان یا پولیش جزئی سطح توصیه می‌شود.

• تأثیر ماتریس آلیاژ: حضور عناصر مزاحم یا ناخالصی‌های خاص می‌تواند روی جذب و فلورسانس عناصر هدف اثر بگذارد؛ استفاده از منحنی‌های کالیبراسیون مناسب برای هر ماتریس (طلا، نقره، آلیاژهای خاص) ضروری است.

• تفاوت طبیعی بین تست‌ها: به‌دلیل ماهیت آماری شمارش پرتوهای ایکس، نوسانات کوچک بین تست‌های مکرر روی یک نمونه طبیعی است؛ مهم این است که این نوسانات در بازه قابل‌قبول (مثلاً ±0.1–0.2% برای طلا) باقی بمانند.
